aufblasbare Lärmschutzwand

Bisher haben mobile Lärmschutzwände über 2 m Höhe i. d. R. ein Baugerüst benötigt oder werden aufwendig aus Stahlschallschutzelementen produziert. Die modulare aufblasbare Lärmschutzwand ermöglicht als mobile, selbsttragende Schallreduktionslösung für urbane Baustellen Höhen von bis zu 7 m.

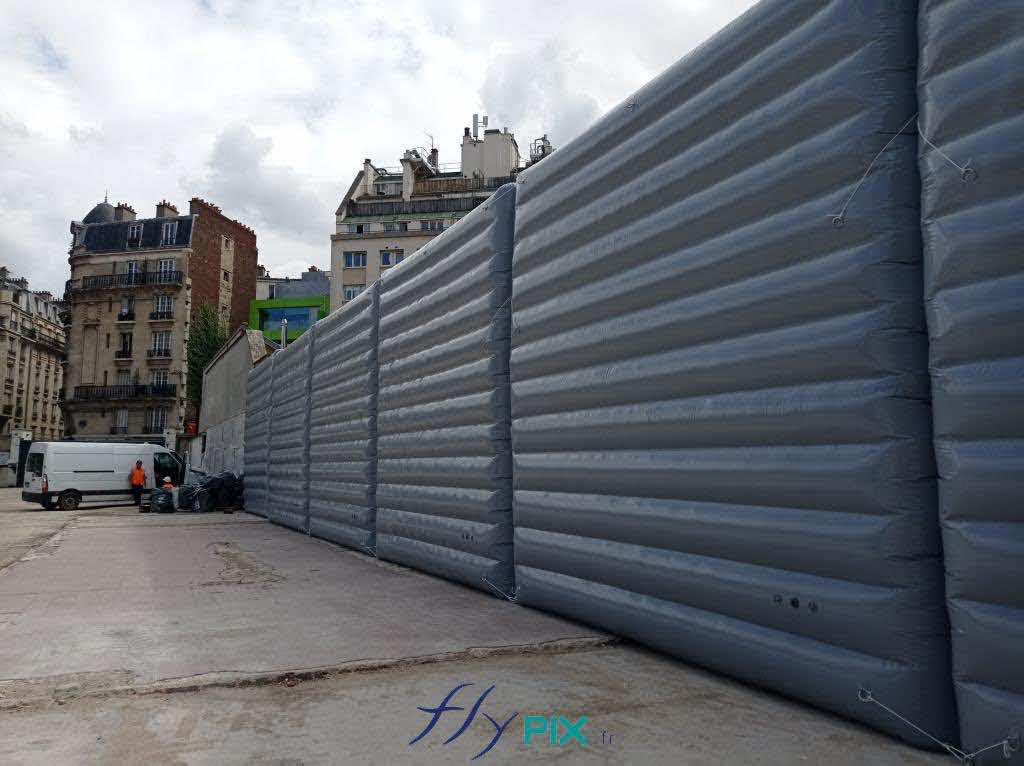

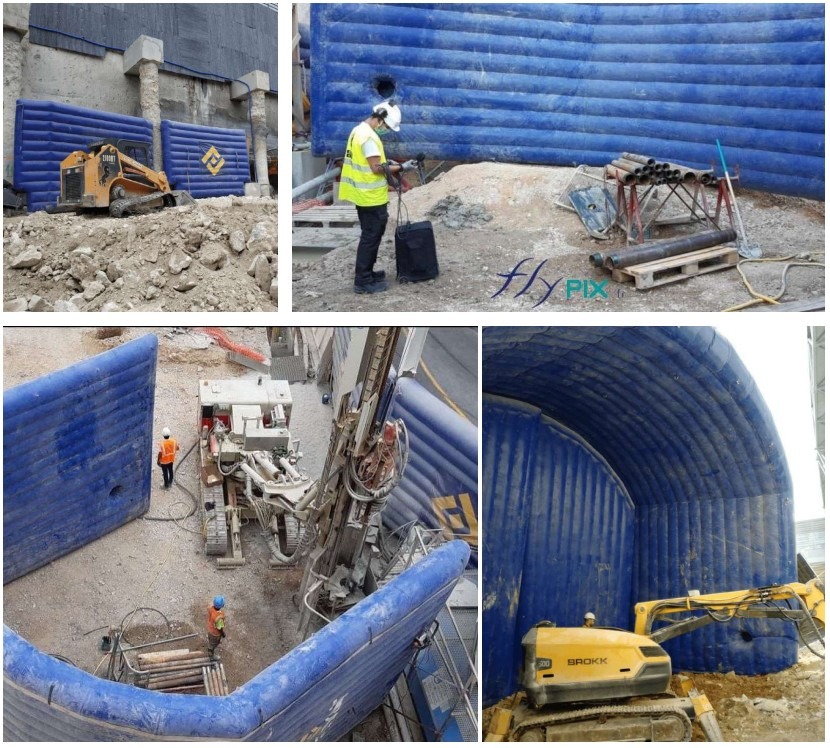

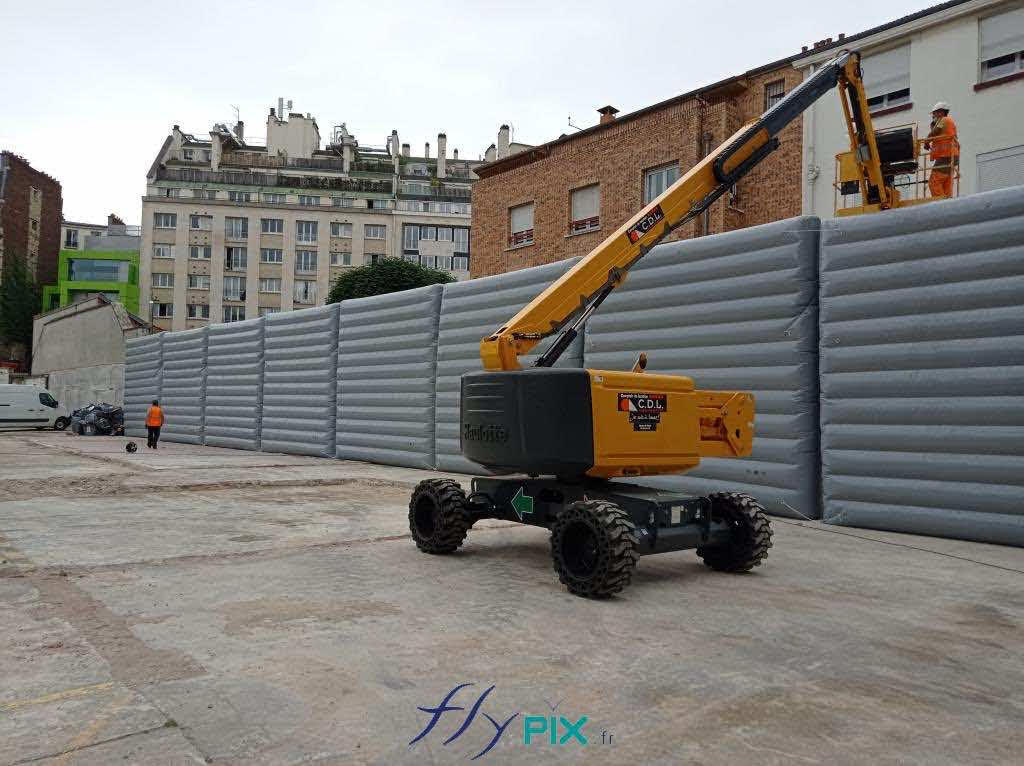

Die aufblasbare Lärmschutzwand ist eine speziell entwickelte, mobile Lösung zur Reduktion von Baustellenlärm in dicht besiedelten urbanen Bereichen. Das System wurde unter anderem bei einem Großprojekt der Pariser Verkehrsbetriebe (RATP) eingesetzt, bei dem 32 aufblasbare Schallschutzwände zur Abschirmung eines innerstädtischen Bauvorhabens installiert wurden.

Die Konstruktion basiert auf einer luftgefüllten Doppelhaut aus PVC mit ca. 0,6 mm Materialstärke, die eine effektive Barriere gegen Lärmemissionen bildet. Durch das sogenannte „Air Captif“-System bleibt die Luft im Inneren eingeschlossen, wodurch eine stabile, freistehende Struktur entsteht.

Mit typischen Abmessungen von ca. 5 × 5 m pro Element ermöglichen die Module eine flexible und skalierbare Abschirmung großer Baustellenflächen.

---

Technische Merkmale der aufblasbaren Schallschutzwand

• Konstruktion: Aufblasbare, luftdichte Doppelwand
• Material: PVC-Gewebe, ca. 0,6 mm
• System: Air Captif (geschlossene Luftkammer)

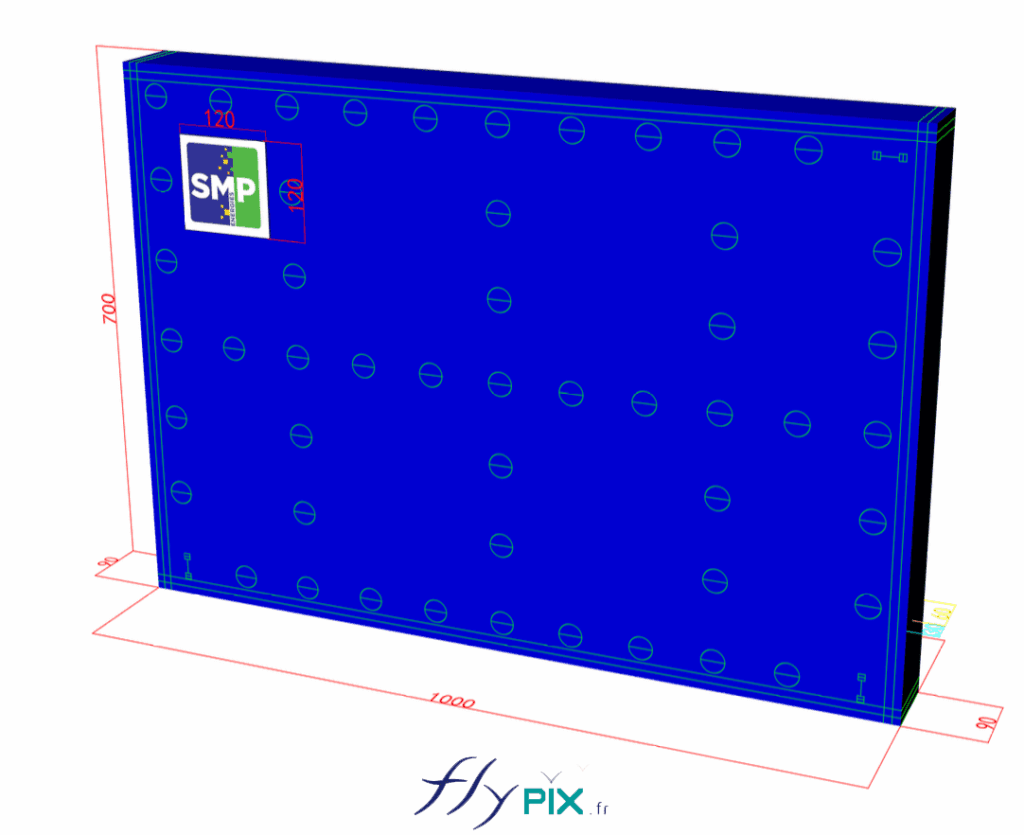

• Modulgröße: z. B. ca. 5 m × 5 m oder 6 m × 6 m jeweils 50 cm tief, max. 7 m Höhe möglich
• Material: PVC, 0,6 mm
• Brandschutzklasse: LNE France M2 (feuerhemmend)
• Hergestellt in Frankreich

Hinweis: Die ausblasbare Lärmschutzwand ist ggf. zusätzlich mit einem Bauzaun gegen Vandalismus und Beschädigungen zu schützen! Krane, Hebezeuge und Hubarbeitsbühnen sind nicht im Lieferumfang enthalten und müssen bauseits gestellt werden. Aufbau, Montage und Installation erfolgt durch Kunden.

Ausstattung & Komponenten

• Elektrische Pumpen (220V, CE-konform)
• Rückschlagventile + Überdruckventile
• Metallösen & Befestigungspunkte
• Abspannsystem (Lancelin Profi-Seile)
• Ballastsystem (Big Bags, mit Sand zu befüllen)
• Verstärkter Bodenschutz
• Tragegriffe & Transporttaschen
• Reparaturkit
• Individuelle Farbwahl (Pantone)
• Optional: Branding / Bedruckung

---

Funktionsweise der ausblasbaren Lärmschutzwände

Die aufblasbare Struktur erzeugt eine physische Barriere zur Abschirmung von Schallquellen, insbesondere bei Bauarbeiten in sensiblen innerstädtischen Bereichen.

Die gepolsterte Doppelhaut-Konstruktion unterstützt die Dämpfung und Reduktion von Lärm, während die luftgefüllte Form für Stabilität ohne feste Tragstruktur sorgt.

---

Vorteile laut Projektanwendung

1. Schnelle Einsatzfähigkeit

• Temporäre Lösung für Baustellen
• Keine feste Installation erforderlich
• Anpassbar an unterschiedliche Projektgrößen

2. Skalierbarkeit

• Kombination mehrerer Module möglich
• Beispiel: 32 Einheiten im urbanen Einsatz

3. Geeignet für urbane Infrastrukturprojekte

• Einsatz in dicht besiedelten Gebieten
• Reduktion von Baustellenlärm für Anwohner

4. Nachgewiesene Schallreduktion

• R(w+c): −18 dB bis −20 dB (frequenzabhängig)
• Messung durch BUREAU VERITAS unter Realbedingungen (In-situ Messung mit Mikrofonen)
• Das Masse-Feder-Masse-Prinzip ist ein grundlegendes physikalisches Modell zur Reduktion von Körperschall- und Luftschallübertragung. Es beschreibt ein System aus:
  Masse 1 → äußere Schicht (z. B. PVC-Hülle)
  Feder → elastische Zwischenschicht (meist Luft)
  Masse 2 → innere Schicht

  Funktionsweise
  Schall trifft auf die erste Masse → teilweise Reflexion
  Ein Teil versetzt die Struktur in Schwingung
  Die Feder (z. B. Luftschicht) entkoppelt die Schwingungen
  Die zweite Masse wird nur noch stark gedämpft angeregt
  ➡️ Ergebnis: deutlich reduzierte Schallübertragung

➡️ Damit gehört das System zu den leistungsfähigen mobilen Lärmschutzlösungen für Baustellen im urbanen Umfeld.

---

Typische Einsatzbereiche

• Innerstädtische Großbaustellen
• Temporäre Schallschutzmaßnahmen bei Bauarbeiten
• Urbaner Tiefbau & Infrastruktur (Metro, Bahn, Straße, Verkehrsbau)
• Industrieanlagen & Energieprojekte
• Temporäre Baustellenabschirmung
• Sensible Einsatzorte mit Lärmschutzauflagen
